Introduction à la Conception de Machines Spéciales avec la CAO

La conception d'une machine spéciale est un processus délicat qui exige une compréhension approfondie des principes d'ingénierie mécanique et des logiciels de CAO modernes. Avant de plonger dans les détails du logiciel, il est crucial de comprendre les bases de la conception mécanique. Une machine spéciale peut être définie comme un dispositif mécanique conçu sur mesure pour effectuer une tâche spécifique. Que ce soit pour l'industrie manufacturière, l'automatisation ou d'autres applications spécialisées, la conception de machines spéciales repose sur des principes fondamentaux.

Les Principes de Base de la Conception Mécanique

La conception mécanique d'une machine spéciale commence par une analyse approfondie des exigences fonctionnelles. Il est essentiel de comprendre les besoins de l'opération, les contraintes environnementales et les normes de sécurité. Une fois ces aspects clarifiés, les ingénieurs peuvent commencer à esquisser les premiers concepts. Cette phase préliminaire est cruciale car elle définit l'orientation générale du projet.

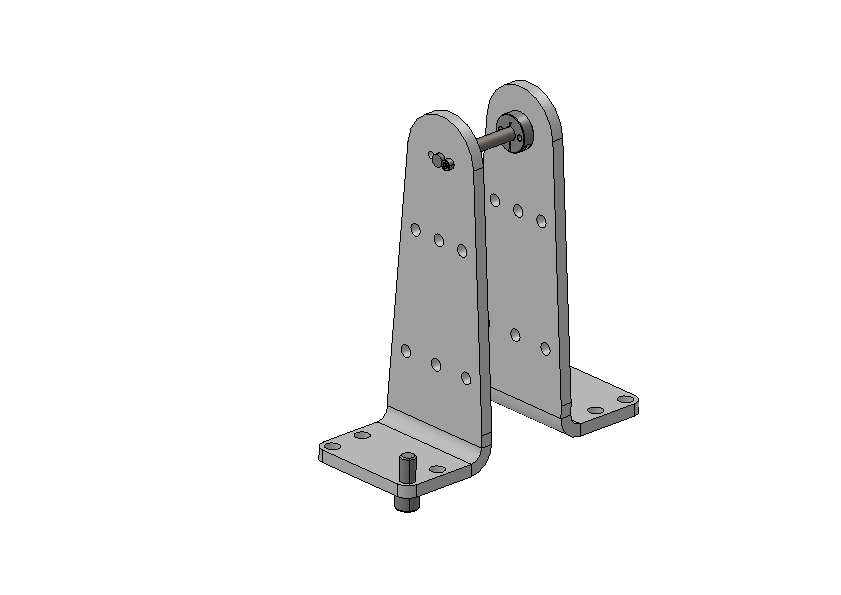

Ensuite, le processus de conception implique la création de modèles 3D détaillés de chaque composant de la machine. C'est ici que la CAO entre en jeu. Les logiciels de CAO permettent aux ingénieurs de créer des modèles virtuels précis des pièces mécaniques, des assemblages et des systèmes. Ces modèles 3D servent de base pour les simulations, les tests de résistance et d'autres analyses critiques.

Le Rôle Essentiel des Logiciels de CAO

Les logiciels de CAO, tels que SolidWorks, AutoCAD et CATIA, offrent un environnement virtuel puissant pour la conception mécanique. Ces outils permettent aux ingénieurs de créer des modèles 3D détaillés avec une grande précision. Les fonctionnalités avancées de ces logiciels incluent la modélisation paramétrique, qui permet aux concepteurs de définir des relations entre les différentes parties de la machine. Par exemple, si la taille d'une pièce est modifiée, les parties associées s'ajusteront automatiquement en conséquence.

Les logiciels de CAO offrent également des capacités de simulation. Les ingénieurs peuvent effectuer des analyses de contrainte, des tests de collision et des simulations de mouvement pour s'assurer que la machine fonctionnera correctement dans des conditions réelles. Ces simulations permettent d'identifier et de résoudre les problèmes potentiels avant la fabrication physique de la machine.

Études de Cas Réelles

Pour illustrer ces concepts, examinons une étude de cas réelle. Imaginons la conception d'une machine spéciale pour l'industrie de l'emballage. Cette machine doit automatiser le processus d'emballage de produits divers, de tailles et de formes différentes. Les exigences comprennent une haute cadence de production, une précision élevée et une grande polyvalence.

Les ingénieurs commencent par analyser les besoins spécifiques du client. Ils tiennent compte des dimensions des produits à emballer, des matériaux d'emballage, des contraintes de vitesse et d'autres critères essentiels. En utilisant un logiciel de CAO, ils créent des modèles 3D des composants clés de la machine, tels que les convoyeurs, les bras robotiques et les systèmes de contrôle.

La Phase de Simulation

Une fois les modèles créés, les ingénieurs passent à la phase de simulation. À l'aide du logiciel de CAO, ils effectuent des simulations de mouvement pour vérifier que les composants de la machine fonctionnent ensemble de manière synchronisée. Les simulations de collision sont également effectuées pour s'assurer qu'il n'y a pas d'interférences entre les différentes parties de la machine pendant le fonctionnement.

L'Optimisation du Design

Basé sur les résultats des simulations, le design est optimisé. Cela peut impliquer des ajustements mineurs ou des modifications majeures, selon les problèmes identifiés. Les ingénieurs peuvent itérer ce processus plusieurs fois jusqu'à ce que le design atteigne les performances et la fiabilité requises.

La Fabrication et l'Assemblage

Une fois que le design est finalisé, les fichiers du modèle 3D sont utilisés pour la fabrication des pièces. Les ingénieurs peuvent générer des plans détaillés à partir du modèle, indiquant les dimensions précises, les tolérances et d'autres spécifications nécessaires pour la fabrication. Les pièces sont ensuite fabriquées à l'aide de divers procédés tels que l'usinage, la découpe au laser et l'impression 3D.

L'assemblage de la machine spéciale est une étape complexe qui nécessite une grande précision. Les ingénieurs utilisent les modèles 3D pour guider l'assemblage, en s'assurant que chaque composant est positionné correctement et sécurisé de manière adéquate. Cette phase implique également l'installation des capteurs, des actionneurs et des systèmes de contrôle, qui sont tous essentiels pour le fonctionnement automatisé de la machine.

Conclusion

La conception d'une machine spéciale avec un logiciel de CAO est un processus méticuleux et multifacette. Cela demande une compréhension approfondie des principes d'ingénierie mécanique, ainsi qu'une maîtrise des outils logiciels spécialisés. En respectant les exigences fonctionnelles, en utilisant des simulations pour valider le design et en optimisant continuellement le processus, les ingénieurs peuvent créer des machines spéciales innovantes et efficaces pour diverses applications industrielles.
