Études de Cas Réelles
Pour mieux comprendre la façon dont les principes de base de la
conception mécanique et l'utilisation des logiciels de CAO sont
appliqués dans le monde réel, explorons un exemple concret : la
conception d'une machine spéciale pour l'industrie de l'emballage.
Cette étude de cas réelle illustre de manière pratique l'ensemble
du processus, de l'analyse initiale des exigences à la fabrication
finale de la machine.
Dans ce scénario, un fabricant d'emballages souhaite automatiser
son processus de conditionnement. L'entreprise produit une variété
de produits avec des formes et des dimensions différentes, ce qui
rend le processus d'emballage manuel inefficace et sujet aux
erreurs. Les exigences comprennent une cadence de production
élevée, la polyvalence pour différents types de produits, et une
fiabilité totale pour minimiser les erreurs et les temps d'arrêt.
Les ingénieurs commencent par esquisser les premières idées sur
papier. Ils envisagent des concepts tels que des bras robotiques
pour la manipulation des produits, des convoyeurs modulaires pour
le transport efficace, et des systèmes de vision pour
l'identification des produits. Ces esquisses servent de point de
départ pour la modélisation 3D.

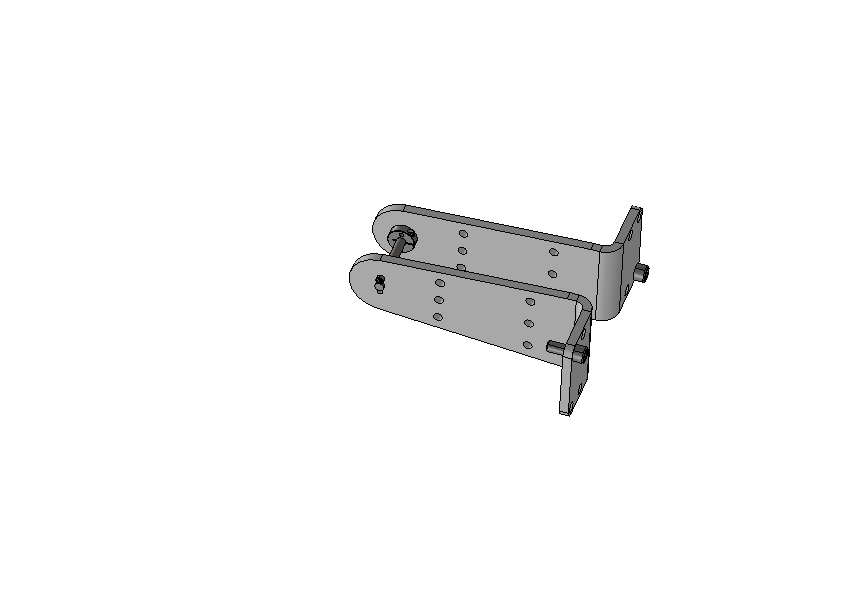

À l'aide d'un logiciel de CAO tel que SolidWorks, les ingénieurs
créent des modèles 3D détaillés de chaque composant de la machine.
Les convoyeurs, les bras robotiques, les capteurs, les moteurs et
les systèmes de contrôle sont tous modélisés en détail. La
modélisation 3D permet aux ingénieurs de visualiser la disposition
de chaque composant et de s'assurer qu'ils s'intègrent
harmonieusement dans l'ensemble de la machine.
Simulations de Mouvement et d'Assemblage :
Les modèles 3D sont utilisés pour effectuer des simulations de
mouvement. Les ingénieurs simulent le mouvement des bras
robotiques, vérifient les trajectoires des produits sur les
convoyeurs et testent l'interaction entre les différents
composants. Les simulations d'assemblage sont également réalisées
pour s'assurer qu'aucune interférence ne se produit lorsque tous
les composants sont assemblés ensemble.
Les simulations révèlent quelques problèmes potentiels, tels que
des collisions entre les bras robotiques et les produits ou des
contraintes excessives sur les pièces mécaniques. Les ingénieurs
apportent des ajustements au design, modifiant les trajectoires
des bras, ajustant les hauteurs des convoyeurs et renforçant les
parties critiques. Ces modifications sont itératives, avec des
simulations répétées à chaque étape pour s'assurer que les
ajustements résolvent les problèmes détectés.
Fabrication et Assemblage :
Une fois le design finalisé et validé à travers les simulations,
les fichiers du modèle 3D sont utilisés pour la fabrication. Les
pièces sont usinées, découpées au laser ou imprimées en 3D, en
fonction de leur complexité et des matériaux requis. L'assemblage
de la machine se fait minutieusement, suivant les plans détaillés
générés à partir du modèle 3D. Les composants sont assemblés avec
précision, et les systèmes de contrôle sont intégrés pour assurer
le bon fonctionnement automatisé de la machine.
Tests et Mise en Service :
Une fois la machine assemblée, une série de tests est effectuée.
Les ingénieurs vérifient le fonctionnement de chaque composant,
s'assurent que les capteurs détectent correctement les produits et
que les bras robotiques effectuent les mouvements prévus. Des
ajustements finaux sont apportés si nécessaire. Une fois que la
machine passe avec succès tous les tests, elle est mise en service
dans l'usine du client.
Cette étude de cas illustre le processus complet de conception
d'une machine spéciale à l'aide de logiciels de CAO. Depuis
l'analyse initiale des besoins jusqu'à la mise en service de la
machine, chaque étape est essentielle pour garantir un produit
final fiable et performant. Grâce à l'utilisation judicieuse des
logiciels de CAO et à une compréhension approfondie des principes
de conception mécanique, les ingénieurs peuvent créer des machines
spéciales qui répondent aux exigences spécifiques de l'industrie
et apportent des solutions efficaces aux défis complexes de la
production industrielle.
